UHF Mini-14 VCO vervanger

Helaas steeds moeilijker verkrijgbaar in frequentiegebieden rond 300-500MHz. De Mini-14 behuizing VCO. Aangezien ik steeds meer projecten voorzie van dit soort VCO’s heb ik om de nabouwbaarheid te vergroten een vervangend printje ontworpen met een Maxim IC. De faseruis onderdrukking is natuurlijk niet zo goed als van een Richardson of Mini circuits VCO, maar toch bruikbaar voor ATV/WFM toepassingen.

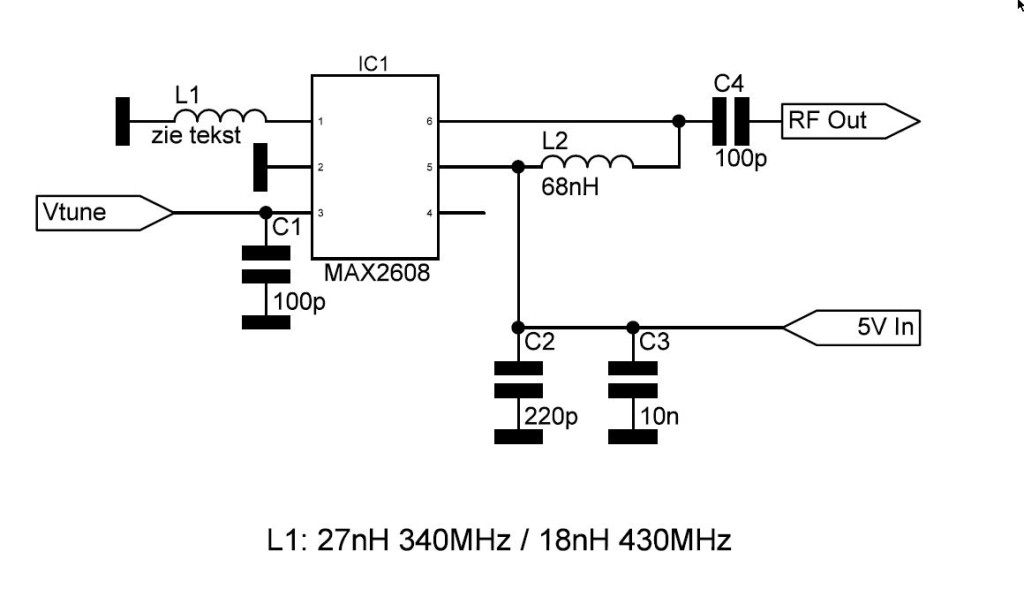

mini-14 schema
